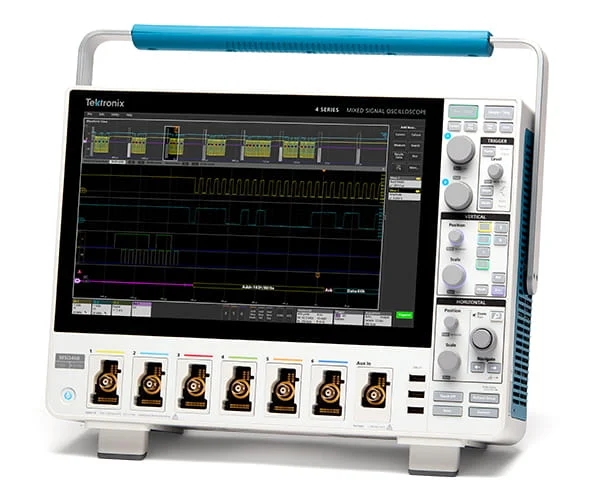

4 系列 B MSO 混合信号示波器

• 4 或 6 路 FlexChannel 输入
• 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

带宽1

• 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采样率

• 在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度

• 31.25 或 62.5 M 点

垂直分辨率

• 12 位

• 高分辨率模式下高达 16 位




• 信号生成1

• 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

• 4 位交流有效值电压，直流电压
• 直流 + 交流有效值电压

触发频率计数器2

• 8 位

高级分析

• 频谱视图的混合域分析
• 自动功率测量1
• 3 相功率测量1

协议支持3

• 10Base-T, 100Base-TX
• CAN, CAN FD, LIN, FlexRay
• I2C，SPI
• MIL-STD-1553、ARINC 429
• RS-232、RS-422、RS-485、UART
• SPMI
• SVID
• USB 2.0 LS、FS、HS

显示器

• 13.3 英寸（338 毫米）
• 高清彩色 (1920 x 1080) 电容式触摸屏

尺寸（高 x 宽 x 深）

• 287 mm x 405 mm x 155 mm
• (11.3 in x 15.9 in x 6.1 in)

重量

16 磅（7.3 千克）

包括探头和附件

1 - 可选且可升级
2 - 产品注册免费
3 - 解码和分析选项的部分列表。有关所有受支持总线，请参见数据表。

在所有仪器上升级

新的测量注释会显示参考级别、更高/基础级别、开始点/结束点等信息

新的跟踪文件记录了发送到编程接口的指令

新的 e*Scope 身份验证

使用高级分析选项在仪器上升级

具有高级功率测量和分析 (PWR) 功能的仪器可以采集相位响应、Tg 和 Q(Tg) 图进行阻抗测量，同时支持使用差分探头 测试所需信息以绘制波特图

具有宽带隙双脉冲测试 (WBG-DPT) 功能的仪器为开关和时序分析增加了经过 改进的电平测定具有 I3C 解码和触发 (SRI3C) 功能的仪器 具有更强大的搜索和触发功能

具有 NFC 无线协议解码和搜索 (RFNFC) 功能的仪器增加了对 ISO/IEC 14443B 和 FeliCa 标准的支持

更新的PC软件

TekScope 波形分析软件现在集成了上面列出的许多新功能和选项

出色的分析能力

查看 4 系列 B 可为您的工作台带来的强大功能

• 广泛的智能 TekVPI 探头系列
• 多通道频谱分析
• 多达 48 个数字逻辑输入
• 超过 25 个可用的串行协议
• 内置任意/函数发生器
• 交流/直流电源测量
• 自动双脉冲测试
• 3 相功率分析
• 可现场升级--立即获取所需的工具或稍后添加，无需退回仪器

需要完整PDF说明书，请别忘了联系我们。
