在所有仪器上升级
- 时间和电压波形直方图
- 已更新的嵌入式操作系统
新选项
- NRZ 无线协议解码和搜索
使用高级分析选项在仪器上升级
- 带有模板和极限测试 (MTM) 的仪器现在可以保存和调用波形公差和模板文件
- 带宽禁带双脉冲测试 (WBG-DPT) 的仪器添加了新的 WBG 探头相差校正程序、QOSS 测量和 AFG31000 系列控制
- 具有数字功率管理和分析 (DPM) 功能的仪器增加了新的电源诱发抖动 (PSIJ) 测量
富有洞察力的测量
使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。
- 1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率
- 内置 DDC 支持多通道同步频谱分析
- 结果表、测量统计数据、直方图和和趋势图视图
高级解决方案
5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。
- 支持超过 25 种串行协议，覆盖常见的接口
- 先进的单相和三相功率分析程序包
- 确保信号完整性和电源完整性的测量工具
- 可选的 Windows® 操作系统让您可以运行 PC 软件

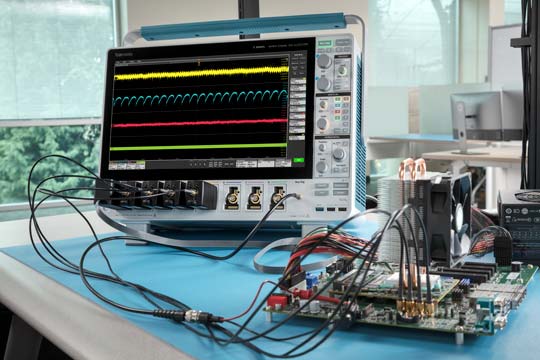

查看更多信号的更多方法
使用多功能输入和先进的探测技术，您可以看到更多信息。

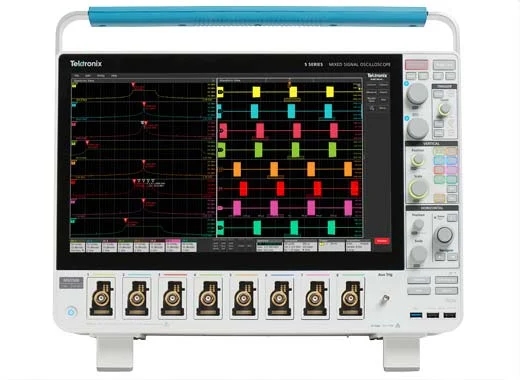

- 多达 8 个 FlexChannel™ 输入，支持多达 8 个模拟或 64 个数字信号，以及一个外部触发输入
- 包括 500 MHz 或 1 GHz 探头，输入电容仅为 3.9 pF
- TekVPI 探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头

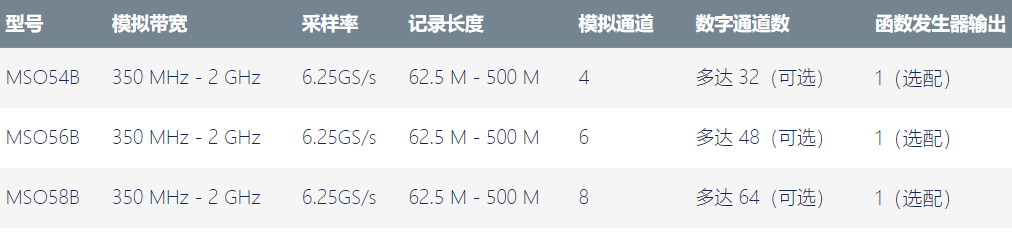

规格概述
输入通道

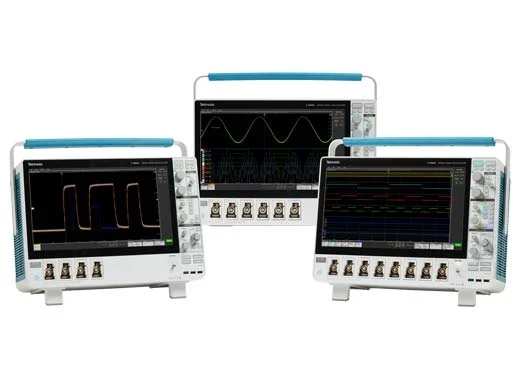

4、6 或 8 个 FlexChannel 输入。
每个 FlexChannel 提供 1 个模拟信号输入或连接 TLP0581 探头实现 8 个数字逻辑输入
新产品 辅助触发输入
带宽1
350 MHz、500 MHz、1 GHz、2 GHz
采样率
6.25 GS/s
记录长度 1
在所有模拟/数字通道上最高为 500 M 样点
内部数据存储器 1
新产品 250 GB 可移动固态硬盘
协议解码 1
超过 25 个协议可用
信号发生器 1
13 种标准波形，加上任意波形
新产品 100 MHz 最大频率
数字电压表 2
4 位
触发频率计数器 2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
1 - 可选且可升级
2 - 产品注册后免费
随时随地工作和协作
在实验室外捕获数据，并与下一个工作台或下一个时区的工程师轻松协作。
- 只需使用 Web 浏览器，即可在您自己的网络中连接并控制示波器
- 使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样
- 可选的 TekDrive 一键式云存储有助于记录保存和协作
随时随地工作和协作
2023 年 5 月固件版本支持这些新功能和选项
更新的 PC 软件
TekScope 波形分析软件现在集成了上面列出的许多新功能和选项
