3 系列 MDO 混合域示波器
3系列 MDO 凭借泰克同类产品中最大的显示屏、更优的低电平信号测量精度以及业内领先的探头性能,为台式示波器树立新标准。3 系列内置独特的、真正的硬件频谱分析仪,具有出色的射频测试性能和有保证的射频技术规格,无论您是测试 IoT 基带设计,还是仅用于简单的 EMI 诊断,均可满足您的需求。
对比:
应用:
嵌入式串行总线分析
3 系列 MDO 通过串行总线的自动触发、解码和搜索选项,帮助您克服系统级挑战。选件可单独提供或作为经济实惠的捆绑包来提供。
- I2C,SPI
- RS-232 / 422 / 485 / UART
- CAN/CAN FD、LIN、FlexRay
- SENT
- I2S/LJ/RJ/TDM
- MIL-STD-1553、ARINC 429
- USB 2.0 (LS/FS/HS)
功率测量和分析
3 系列提供电源测试解决方案,帮助在如今切换速度更快和噪声限制更严格的世界中快速获得答案。
- 开关设备的功率损耗测量
- 纹波和噪声的测量和分析
- 检定功率半导体器件
电磁干扰 (EMI) 故障排除
不了解 EMI 故障的根本原因可能会阻碍您新产品上市。3 系列 MDO 利用其内置频谱分析仪帮助您快速发现 EMI 的来源。
工程教育
超越交流和直流理论,利用逻辑通道和内置频谱分析仪解决混合信号设计。泰克示波器在可靠性方面赢得了声誉,是行业实验室中最常见的示波器品牌。
随附具有业界领先性能的探头
作为测量信号路径中的关键元件,示波器探头不容忽视。在购买 3 系列 MDO 时,您将免费获得业内优质的探头。凭借业内优秀的示波器负载 (3.9 pF),TPP 系列探头必将成为您日常使用的随身探头。
特点
- TPP 系统探头为标配。每条模拟通道一只。
- 3.9 pF 的业内优秀电容性探头负载
- 250 MHz、500 MHz 或 1 GHz 探头带宽,取决于仪器带宽
微小信号测量精度提升高达 40%
测量微小信号时,为获得更佳的测量精度,降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时,请务必仔细检查示波器的随机噪声技术规格。示波器各不相同,且并非所有示波器制造商均会测试和发布其随机噪声规格。

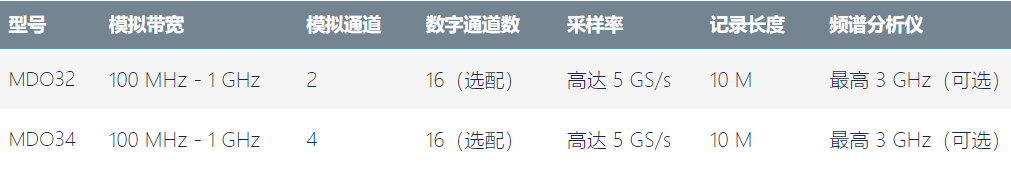

规格一览
输入通道
带宽1
- 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz
采样率
- 模拟通道上为 5 GS/s(1 GHz 型号)、2.5 GS(所有其他型号)
- 数字通道上最高 8.25 GS/s(121 ps 分辨率)
记录长度
频谱分析仪1
信号发生器1
- 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2
- 4 位 AC RMS、DC 和 AC+DC RMS 电压测量
触发频率计数器2
高级分析1
协议支持1
- I2C,SPI
- RS-232、RS-422、RS-485、UART
- CAN, CAN FD, LIN, FlexRay
- SENT
- MIL-STD-1553、ARINC 429
- I2S, LJ, RJ, TDM
- USB 2.0
显示器
- 11.6 英寸(295 毫米)
- 高清彩色 (1920 x 1080) 电容式触摸屏
重量
内置频谱分析仪
不管您是频谱分析仪专家还是临时使用,您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同,3 系列内置了真正的频谱分析仪。
3 系列与常规示波器 FFT
- 每台仪器标配 1 GHz 最大频率,选配最大 3 GHz 频率
- 同类产品中业内唯一一款真正集成的硬件频谱分析仪
最高 3 GHz 的超宽捕获带宽
