简介
市场上广受好评的USB转CAN总线适配器,出自CAN总线专家之手!
监视CAN总线网络,编写CAN总线程序,以及和CAN总线设备通讯。广泛应用于汽车、工业、医疗和其它行业。

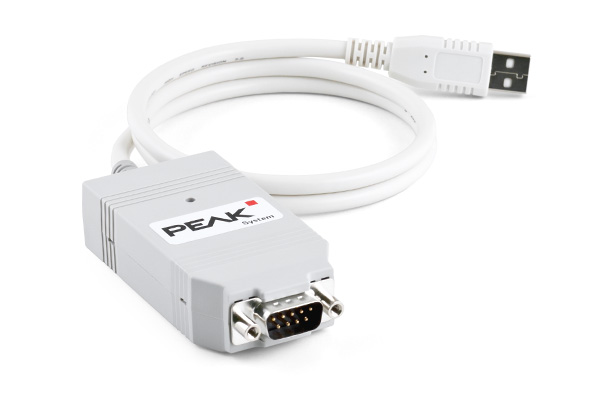

PCAN-USB接口使接入CAN网络非常容易。它的小巧紧凑的塑料外壳特别适合于随身携带。
光电解耦版本可确保电脑和CAN端之间电气隔离达到500V。
整套还包含CAN监视器PCAN-View for Windows和编程接口PCAN-Basic。
规格
- 用于USB连接的CAN适配器(全速模式,兼容USB 1.1、USB 2.0、和USB 3.0)
- 高速CAN通道(ISO 11898-2)
- CAN比特率从5kbit/s至1Mbit/s
- 时间戳分辨率大约42μs
- 符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN总线连接经由连接电缆和D-Sub,9引脚(符合CiA® 303-1)
- NXP SJA1000 CAN控制器,16 MHz时钟频率
- NXP PCA82C251 CAN收发器
- 通过焊接跳接线连接5伏电源到CAN接口上,比如用于外部总线转换器
- CAN连接上的电气隔离达到500V(只是IPEH-002022型号)
- USB供电
扩展温度范围-40至85 °C (-40至185 °F)
引脚分配 D-Sub
![]() | 管脚 | 管脚定义 |
---|---|---|
1 | 没有连接 / 可选 +5V | |
2 | CAN-L | |
3 | GND | |
4 | 没有连接 | |
5 | 没有连接 | |
6 | GND | |
7 | CAN-H | |
8 | 没有连接 | |
9 | 没有连接 / 可选 +5V |
发货清单
PCAN-USB接口(塑料外壳)
设备驱动适用于Windows 10, 8.1, 7和Linux (32/64-bit)
设备驱动适用于Windows® CE 6.x (x86和ARMv4处理器支持)
CAN监视软件PCAN-View for Windows
编程接口PCAN-Basic用于开发CAN连接应用程序
汽车领域标准化协议编程接口
PDF格式使用手册
订货信息
说明 | 货号 |
PCAN-USB | IPEH-002021 |
---|---|
PCAN-USB电气隔离 | IPEH-002022 |
需要PDF说明书,请别忘了联系我们。
