锁相放大器

MFLI 500 kHz / 5 MHz 锁相放大器

主要特点

  • 直流 - 500 kHz / 5 MHz,60 MSa/秒,16 位
  • 电流和差分电压输入
  • LabOne®软件包:示波器,参数扫描仪,频谱分析仪等等
  • 即插即用的基于浏览器的仪器控制软件 LabOne
  • USB 2.0 和 1 GbE 高速连接
  • 同时提供交流和直流供电(可连电池)
  • 可在本地升级选件


应用领域:

  • 材料科学:载流子迁移率、载流子密度、霍尔效应
  • 输运测量:电导测量,2和4端子电阻测量

  • 吸收光谱
  • 传感和执行MEMS:陀螺仪、谐振器、加速度计
  • 量子传感和量子输运:量子点和量子比特
  • 磁性传感:SQUIDs, NV 色心, 原子磁强计,VSM
  • 扫描显微镜:AFM、STM
  • 噪声表征:噪声密度,互相关测量

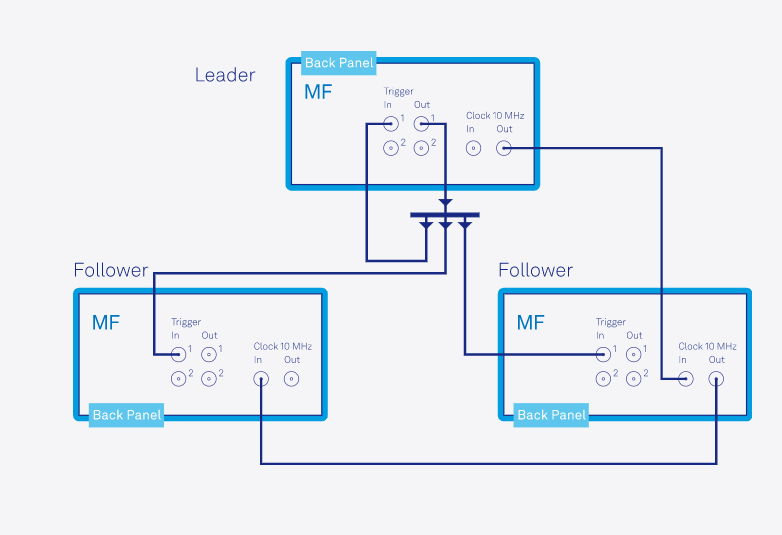

多设备同步:


      带多台仪器同步功能,这样就能在一台MFLI 界面中,操作多台MFLI:

  • 用一个LabOne 软件界面和API来操作所有的MFLI。
  • 锁定所有各台MFLI的相位、时钟和振荡器。
  • 同步时间戳和采样率,以实现测量数据的同步。

  • 1.png

  • 一般规格

  • 存储温度+5°C 到 +65°C
    存储相对湿度< 95%,不凝结
    使用温度+5°C 到 +40°C
    使用相对湿度< 90%,不凝结
    规格温度+18°C 到 +28°C
    功耗< 40 W
    直流电源供电12 V, 2 A
    交流电源供电90 - 240 V, 50/60 Hz
    保险丝250 V,2 A,快速,5 x 20 毫米,F 2A L 250V
    环境认证RoHS 认证
    尺寸(含减震框)28.3 x 23.2 x 10.2 厘米
    11.1 x 9.1 x 4.0 英寸
    应要求提供安装框架
    重量(含减震框)3.87 公斤
    建议校准间隔2 年(参见背面板上的贴纸)
    质保1 年,可延保

    详细的技术参数,请访问 MFLI和MFIA 参数。

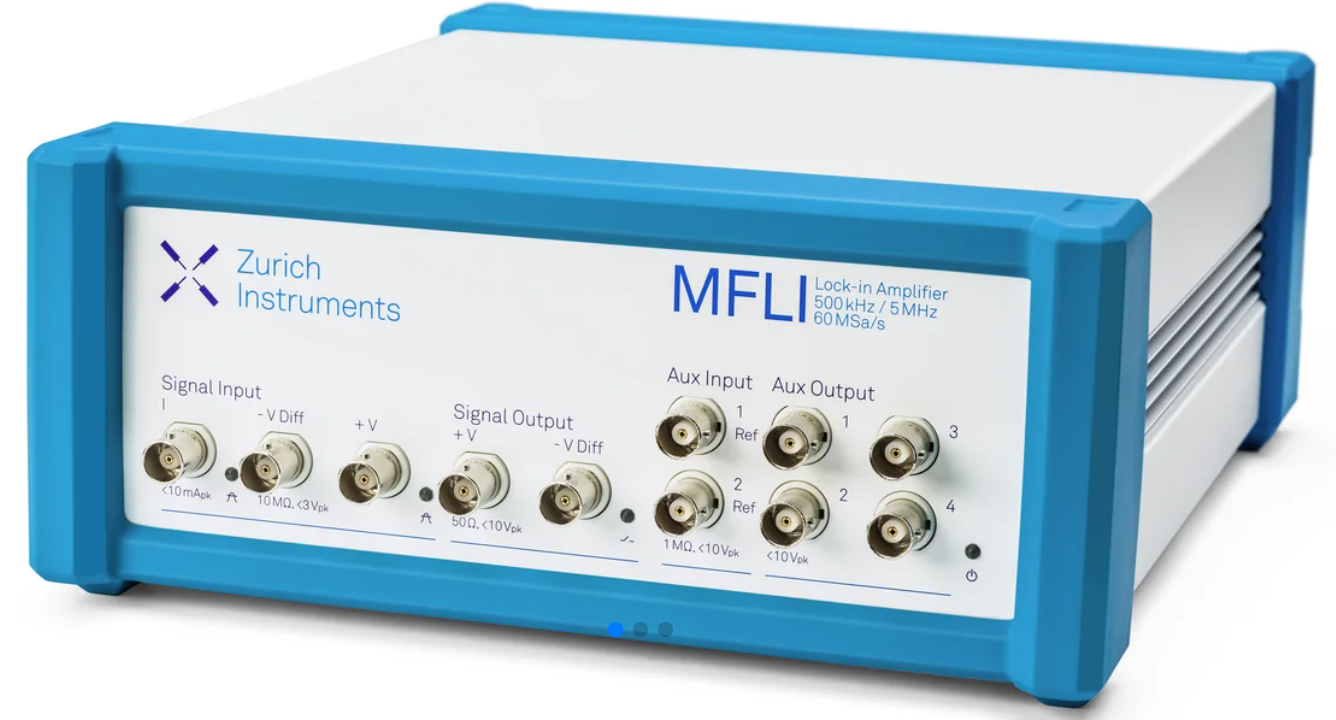

前面板接口

MFLI 的前面板上有 1 个电流信号输入、1 个差分电压输入、1 个差分信号输出、2 个可作为参考输入的辅助输入和 4 个辅助输出。信号输入和输出既可以选择单端模式,也可以选择差分模式, 以满足实验的抗干扰要求。信号接地可以是仪器接地或信号输入的BNC屏蔽层。


电压和电流测量

仪器标配支持电压测量或电流测量,如需同时测量电流和电压则需要 MF-MD 多解调器选件的支持。模拟前端拥有可变输入阻抗和交流/直流耦合选择,以及高频过采样技术,来确保优越的锁相性能和示波器的高保真度。


后面板接口

后面板提供了更多 BNC 接口,包括 2 个触发输入、2 个触发输出以及 10 MHz 同步时钟的 1 个输入和 1 个输出。以及 1 个可访问所有 DIO 通道的 SCSI 接口。仪器可以使用标准 90 - 240 V 伏交流电源或 12V 的外部直流电源(例如外部电池组),可切断接地回路。


输出通道

锁相测量的结果(每个解调器的 X、Y、R 和 Θ)可以通过以下方式使用:

前面板上的 4 个辅助模拟输出的任何一个都可以单独设置比例缩放和偏置,612 kSa/秒的采样率确保所有解调信号分量都能在接口上可靠地使用。所有信号的带宽一致且高达 200 kHz。

通过 USB 2.0 或 1 GbE 传输到主机,并显示在 LabOne® 用户界面上,信号可以由任一 LabOne 工具进行分析,或简单地点击几下鼠标将其存储在本地。

仪器提供2个USB口,都可以把数据保存在USB存储设备上。


可选选件,请联系我们。
