锁相放大器

SHFLI 8.5 GHz 锁相放大器

要特点

  • 频率范围:直流 - 8.5 GHz
  • 解调器最短时间常数:14 ns
  • 2 个独立锁相单元,附带信号发生器
  • 每个锁相单元配置 4 个独立解调器
  • 4 个高速辅助输出端口和 4 个高精度辅助输出端口
  • LabOne® 工具集


SHFLI 可以满足最严苛的应用需求,例如测量并追踪周期性信号以及频率范围高达 8.5 GHz 的器件表征和控制。

  • 传感器:MEMS、NEMS、声表面波、量子传感
  • 光学:锁模激光器、泵浦-探测光谱、纳米光机械、光学锁相环
  • 自旋量子比特:射频反射法、量子比特读取


锁相操作模式

参考模式单相和双相锁相
三谐波频率模式单基波频率和 3 个谐波频率(同时)


信号输入

频率范围直流 - 8.5 GHz
分析带宽1 GHz (大于 0.8 GHz 时)
输入阻抗50 Ω
输入电压噪声≤3.5 nV/√Hz (100 kHz 至 0.8 GHz)
≤2.5 nV/√Hz (大于 0.8 GHz)
动态储备100 dB(典型值)
输入量程±10 mV 至 ±1 V (小于 0.8 GHz 时)
±1 mV 至 ±1 V (大于 0.8 GHz 时)
A/D 转换14 位,4 GSa/s
连接端口SMA

信号输出

频率范围直流 - 8.5 GHz
输出量程±10 mV 至 ±0.5 V / -30 dBm 至 5 dBm(50 Ω)(小于 0.8 GHz 时)
±10 mV 至 ±1 V / -30 dBm 至 10 dBm(50 Ω)(小于 0.8 GHz 时)
D/A 转换14 位,6 GSa/s
连接端口SMA

参考信号与触发信号

触发4 个输入端口,4 个输出端口

解调器

频率范围直流 - 8.5 GHz
解调器数目8 个双相解调器
LAN/USB3 输出采样率最大 2 MSa/s (所有解调器总计)
辅助输出采样率50 MSa/s(每个高速辅助输出端口),14 位
滤波器时间常数14 ns 至 21 s
滤波器带宽3.2 mHz 至 11 MHz
滤波器斜率6,12,18,24 dB/Oct

示波器

显示通道信号输入
示波器显示模式时域、频域(FFT)
显示通道数2
触发模式升降沿
垂直分辨率14 位
光标计算位置、区间、波形、峰值、追踪、直方图

参数扫描仪

参数扫描振荡器频率、解调器相移、辅助输出偏置、信号输出幅值、信号输出偏置
参数扫描范围全范围、线性和对数
参数扫描分辨率任意,由起止点和扫描点数定义
显示参数解调器输出(X, Y, R, Θ, f)
显示选项单幅图、双幅图(例如波特图)、多迹线
统计选项幅值、频谱密度、功率

辅助信号

高速输出4 通道,±4 V(50 Ω),14 位,50 MSa/s,15 MHz
高精度输出4 通道,±4 V(50 Ω),18 位,1 MSa/s,200 kHz
辅助信号输出R、Θ、X、Y 或用户自定义
高速输入2 通道,±1.5 V,14 位
辅助输出连接端口BNC
辅助输入连接端口SMA

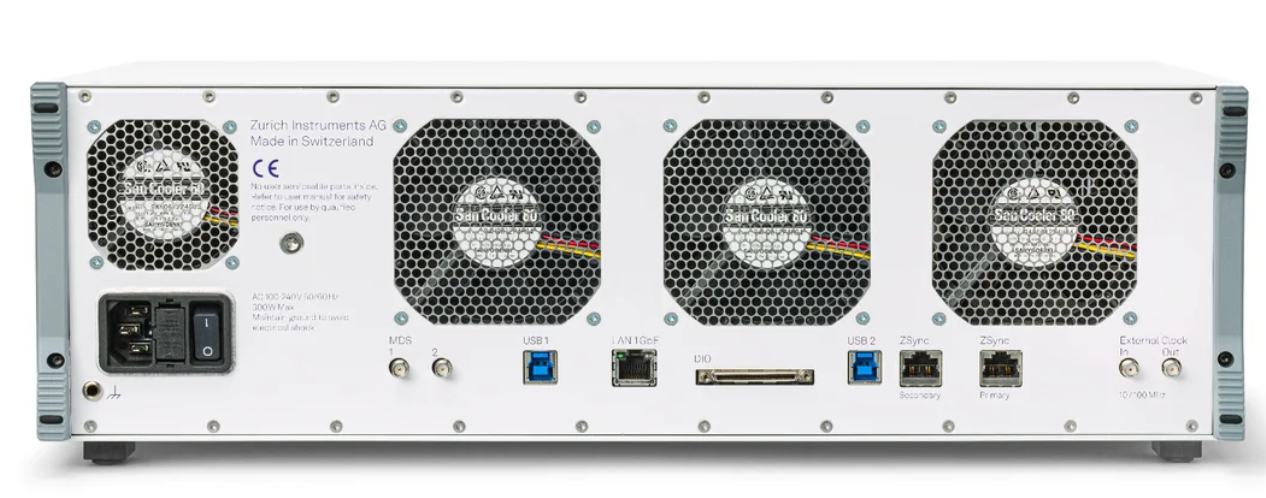

通讯和其他

主机连接LAN / 以太网,1 Gbit/s
USB 3.0
数字 I/O32 位,一般用途
时钟10 MHz 或 100 MHz 输入和输出

一般规格

尺寸449 × 460 × 145 mm3
17.6 × 18.1 × 5.7 inch3,适用于 19 英寸机架
重量15 kg(33 lb)
电源100-240 V,50/60 Hz
PC 操作系统详见 LabOne 系统兼容性



瑞士苏黎世仪器公司的 SHFLI 将锁相放大器这类产品的功能与优势(噪声抑制、相位灵敏度、频率追踪等)延伸到工作频率高达 8.5 GHz 的应用。

SHFLI 包含两个可独立使用的锁相放大器物理通道。每个通道均配备 4 个支持并行多频率分析的双相解调器,以及一个用于生成驱动和参考信号的 6 GSa/s 信号发生器。解调器中低通滤波器参数可自由调整,可以在噪声抑制和测量速度之间达到最优平衡。USB 和千兆以太网数字接口能够以高达 4 MSa/s 的速度将数据连续传输到计算机,而 4 个高速辅助输出端口和 4 个高精度辅助输出端口可将测量结果转换为模拟信号输出,并添加自定义的缩放和偏置,方便与其他仪器集成使用。


SHFLI 包括 LabOne® 控制软件,借助其图形用户界面,可以轻松方便地进行设置。通过该软件,用户可以对包括锁相放大器、具备快速傅里叶变换 (FFT) 的双通道示波器、参数扫描仪和频谱分析仪等在内的整个测量工具集进行全方位控制。此外,所有功能和数据采集都可以通过常用编程语言来进行二次开发,支持 LabVIEWTM、MATLAB®、C、.NET 和 Python。

SHFLI 具备低输入噪声、宽分析带宽和超短时间常数等特点,是一款理想的测量工具,适用于要求最严苛的微波应用。
