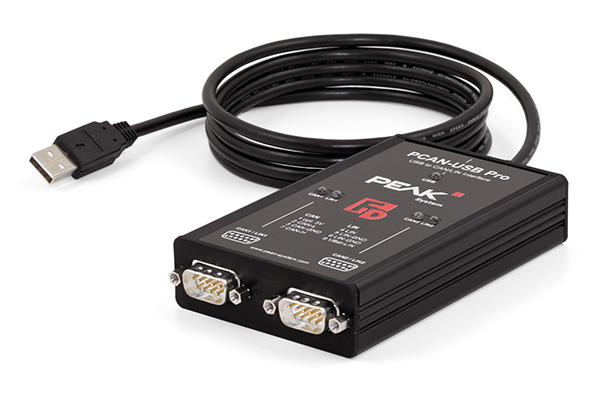

PCAN-USB Pro FD CAN卡功能概述
PCAN-USB Pro FD适配器可经由USB把一台电脑轻松连接到CAN FD和LIN网络。可同时连接2种现场总线，用相应的电缆（2路CAN FD、2路LIN）可最多连接4路。每个CAN FD通道单独隔离USB和LIN，最大500V。它小型坚固的铝合金外壳携带方便，特别适合外场使用。
新的CAN FD标准 (CAN with Flexible Data Rate) 主要特征是更高数据传输带宽。每个CAN FD帧最大64个数据位（代替目前的8位）可用最快12Mbit/s比特率进行传输。CAN FD向下兼容CAN 2.0 A/B标准，因此CAN FD节点可用于现有CAN网络。但是，在这种情况下，CAN FD扩展不可用。
附带的Windows软件PCAN-View是一款简易的CAN监视器，用于传输、接收和记录CAN报文。该程序的当前版本支持新的CAN FD标准。
技术参数：
- 高速USB 2.0适配器（兼容USB 1.1和USB 3.0)
- 发送和接收CAN FD和LIN报文使用2个D-Sub接头（都用CAN FD和LIN总线的管脚分配）
- 时间戳分辨率1μs
- CAN连接的5V电源可通过一个焊接的跳线连接，例如用于外部总线转换器
- CAN经由USB供电
- 工作温度范围-40—85°C (-40 to 185 °F)
CAN工作特性： - 符合CAN规格2.0 A/B和FD 1.0
- CAN FD数据域 (64位最大)比特率从25kbit/s至12Mbit/s
- CAN比特率从25kbit/s至1Mbit/s
- FPGA实施CAN FD控制器
- NXP TJA1044GT CAN收发器
- 每个CAN FD通道单独隔离USB和LIN，最大500V
- CAN终端可通过焊接跳线激励
- 总线负载测量包括错误帧和过载帧
- 为进入和外出的CAN报文诱导错误发生
LIN工作特性： - 比特率1—20kbit/s
- TJA1021/20 LIN收发器
- 两个LIN通道（共地）都对USB和CAN FD光电解耦
- 可用作一个LIN主站或从站（(1ms主站任务分辨率）
- 自动比特率、帧长度、和校验和类型识别
- 自主调度器，采用无条件、事件和偶发帧支持
- 硬件能够全部完成一个调度表（可用总共256个位置配置最多8 个调度表）
型号 | 订货号 |
PCAN-USB Pro FD | IPEH-004061 |
可选配件：
- 120欧姆终端电阻
- DB9-OBD-II线缆
发货清单：
- PCAN-USB Pro FD
- 用于Windows® 11,10, 8.1 and Linux (32/64-bit)的驱动
- Windows CAN监视器软件PCAN-View
- 用于开发CAN通信应用软件的编程接口PCAN-Basic API
- 用于UDS诊断，CCP/XCP标定的API，详见下方介绍
- PDF格式的用户手册
注意：2-6这5项都是在硬件配套的压缩文件中
- PCAN-View软件（免费）：基本的报文收发和保存功能
- PCAN-Convertor（免费）：将PEAK的保存的trc格式报文文件转换成asc格式
- PCAN-Explorer6软件（收费）：具有报文收发，保存，过滤，回放，编写VBS脚本，加载dbc文件，创建图形面板，信号历史曲线，支持J1939等功能
免费的二次开发包（PCAN-Basic，PCAN-UDS，PCAN-CCP API等）
