不止是功能强大的示波器。
当今工程领域的主流是多核处理器、串行总线和无线接口。MDO3000 的核心是有基本频谱分析仪和数字电压表的成熟可靠的泰克示波器。然后,您可以按照测试需求自定义。添加 16 个逻辑通道、一个 50 MHz 任意波形/函数发生器、协议分析和一个扩展式 3 GHz 频谱分析仪,可帮助满足当前与未来的复杂设计的要求。请在此范围内参阅
特点
- 采用 125 种触发组合的获奖示波器
- 通过 Wave Inspector® 控件达到 10 M 点记录长度
- 标配基本频谱分析仪
根据测试需求添加仪器和功能

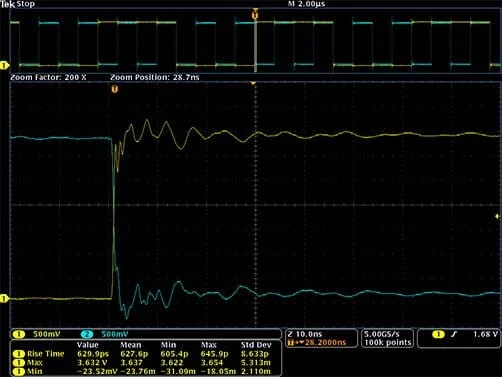

准确测量很重要
简单来说,MDO3000 系列示波器旨在实现准确的测量。 在其他许多仪器仅提供低分辨率显示数据时,MDO3000 测量实际采集数据,可以无比通畅地查看您的设计。 事实上,我们对于 MDO3000 提供的技术规格非常自信,让您在测量时拥有十足把握。 毕竟,测量精度影响设计完整性。 为什么要采用不够准确的设备?

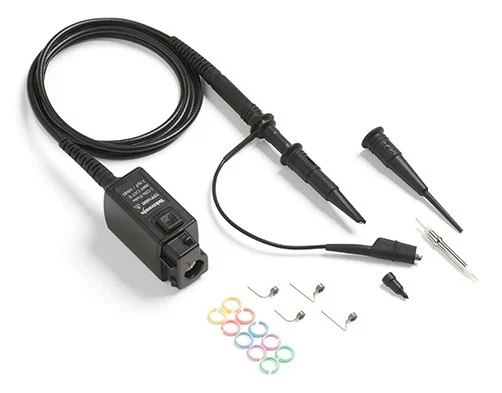

性价比高的探头:免费提供。
作为测量信号路径中的关键元件,探头不容忽视。 在购买 MDO3000 时,您将免费获得业内优秀的探头。 由于拥有优秀的负载 (3.9 pF) 和可匹配您示波器的高带宽,TPP 系列探头将是您日常使用的随身探头。
不是 RF 专家也可以轻松完成无线测量
无线通信与 EMI 注意事项是否让您感到烦躁? 也许,您是一位 RF 专家,需要一台能够进行时域和频域测量的示波器? 不管怎样,带内置频谱分析仪的 MDO3000 示波器均能胜任任务。 与那些会提供 FFT“频谱分析”的其他示波器不同,只有 MDO3000 才内置真正的频谱分析仪,供您在可达 3 GHz 频率的环境下进行 RF 测量,而无需离开示波器。
MDO3000 系列与常规范围 FFT
特点
- 基本频谱分析仪,标配
- 3 GHz 频谱分析仪可以升级
- 业内唯一一款真正集成的硬件频谱分析仪
泰克 MDO3000 | 泰克 3 系列 MDO | Keysight 3000T | LeCroy WaveSurfer 3000 | R&S RTM2000 | |
---|---|---|---|---|---|
带宽 | 100 MHz 至 1 GHz | 100 MHz 至 1 GHz | 100 MHz 至 1 GHz | 200 MHz 至 750 MHz | 200 MHz 至 1 GHz |
可升级带宽 | 是 | 是 | 是 | 是 | 是 |
模拟通道 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 |
模拟采样率 | 高达 5 GS/s | 高达 5 GS/s | 高达 5 GS/s | 高达 4 GS/s | 高达 5 GS/s |
标配记录长度(所有通道) | 10 M | 10 M | 2 M | 10 M | 10 M |
集成任意波形/函数发生器 | 50 MHz(可选) | 50 MHz(可选) | 20 MHz(可选) | 25 MHz(可选) | -- |
集成逻辑通道 (MSO) | 16 条(可选) | 16 条(可选) | 16 条(可选) | 16 条(可选) | 16 条(可选) |
集成硬件频谱分析仪 | 最高 3 GHz(可选) | 1 GHz(标配) 最高 3 GHz(可选) | -- | -- | -- |
标准探头 | 最高 1 GHz 无源探头 | 最高 1 GHz 无源探头 | 最高 500 MHz 无源探头 | 最高 500 MHz 无源探头 | 最高 500 MHz 无源探头 |
标准保修 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
应用:
嵌入式串行总线触发、解码和分析
单个串行总线信号通常包括地址、控制、数据和时钟信息;很难单独挑出感兴趣的事件。 MDO3000 系列示波器的串行应用模块将示波器变为一款利用自动触发、解码和搜索来调试串行总线的强大工具。
特点
- I2C、SPI、RS-232 / 422 / 485 / UART
- CAN/CAN FD、LIN、FlexRay
- I2S/LJ/RJ/TDM
- MIL-STD-1553、USB
功率测量和分析
随着对能源效率的要求越来越高,设计师和测试仪器都面临着新的挑战。 待机功率限制、更高的开关速度和信号范围和更低漏电流的半导体器件,正在将测试条件推向新的高度。 MDO3000 可提供电源测试解决方案来应对这些不断变化的要求。
特点
- 开关设备的功率损耗测量
- 纹波和噪声的测量和分析
- 检定功率半导体器件
调试有源功率因数校正电路
电磁干扰 (EMI) 和电磁兼容性 (EMC)
执行设计 EMI/EMC 测试时,始终存在失败风险;从而导致进度和预算问题。 内置频谱分析仪的 MDO3000 可让您在实验室中执行预一致性测试,可显著提高完整 EMI 一致性测试第一次就成功通过的概率。
汽车总线 – CAN/CAN FD 触发、解码和分析
当今汽车的技术要求所要求的电子器件和系统比以往更复杂、更敏感。 泰克 MDO3000 是六合一仪器,旨在帮助应对这些先进技术的测试和验证挑战。 现在一台仪器可用于以下用途:
- 调试和验证 CAN FD、CAN、LIN 和 FlexRay
- 混合动力/电动车辆的大功率测试
- 验证车载无线系统
- 新器件评估(MEMS 传感器、LED 驱动器、LED
产品技术资料 | 软件包 / 软件选件 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | MDO3AERO | 应用模块;航空串行触发和分析(MIL-STD-1553、ARINC429) | Contact Us |
查看产品技术资料 | MDO3AUDIO | 应用模块;音频串行触发和分析(I2S、LJ、RJ、TDM) | Contact Us |
查看产品技术资料 | MDO3AUTO | 应用模块;汽车串行触发;解码和分析(CAN、CAN FD、LIN) | Contact Us |
MDO3BND | 应用模块;适用于 MDO3000 系列(包括 MDO3AERO、MDO3AUDIO、MDO3AUTO、MDO3COMP、MDO3EMBD、MDO3FLEX、MDO3LMT、MDO3PWR、MDO3USB)的捆绑模块 | Contact Us | |
查看产品技术资料 | MDO3COMP | 应用模块;计算机串行触发和分析 (RS-232/422/485/UART) | Contact Us |
查看产品技术资料 | MDO3EMBD | 应用模块;嵌入式串行触发和分析(I2C、SPI) | Contact Us |
查看产品技术资料 | MDO3FLEX | 应用模块;FlexRay 串行触发和分析(FlexRay) | Contact Us |
查看产品技术资料 | MDO3LMT | 应用模块;极限/模板测试 | Contact Us |
查看产品技术资料 | MDO3PWR | 应用模块;功率测量和分析 | Contact Us |
MDO3SEC | 增强受密码保护的安全性,以便启用或禁用所有通信端口,并将固件升级到任何 MDO3000 系列示波器 | Contact Us | |
查看产品技术资料 | MDO3USB | 应用模块;USB 串行触发和分析(LS、FS) | Contact Us |
TekScope Anywhere | 将数据从示波器中提取出来及添加额外测量功能的离线波形分析工具。 | Contact Us |
产品技术资料链接 | 探头 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | TAP1500 | 有源探头:1.5 GHz,10X,单端,TekVPI | 配置和报价 |
查看产品技术资料 | TAP2500 | 有源探头:2.5 GHz,10X,单端,TekVPI | 配置和报价 |
查看产品技术资料 | TAP3500 | 有源探头:3.5 GHz,10X,单端,TekVPI | 配置和报价 |
产品技术资料链接 | 探头 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | ADA400A | 放大器,差分;微伏,差分 - 可追溯校准标准证明 | 配置和报价 |
查看产品技术资料 | TDP1500 | 差分探头:1.5 GHz,1X/10X,+/- 8.5V,TekVPI | 配置和报价 |
查看产品技术资料 | TDP3500 | 差分探头:3.5 GHz,5X,+/- 2V,TekVPI | 配置和报价 |
产品技术资料链接 | 探头 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | TPP0100 | 无源探头:100 MHz,10X,BNC | 配置和报价 |
查看产品技术资料 | TPP0200 | 无源探头:200 MHz,10X,BNC | 配置和报价 |
查看产品技术资料 | TPP0250 | 无源探头:250 MHz,10X,TekVPI | 配置和报价 |
查看产品技术资料 | TPP0500B | 无源探头:500 MHz,10X,TekVPI | 配置和报价 |
查看产品技术资料 | TPP0502 | 无源探头:500 MHz,2X,TekVPI | 配置和报价 |
查看产品技术资料 | TPP1000 | 无源探头:1 GHz,10X,TekVPI | 配置和报价 |
产品技术资料链接 | 探头 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | A621 | 电流探头:50 kHz,10 mA 至 2000 A,AC,BNC | 配置和报价 |
查看产品技术资料 | A622 | 电流探头:100 kHz,10 mA 至 100 A,AC/DC,BNC | 配置和报价 |
TCP0020 | 探头,AC/DC 电流;20 安培,50 MHz 带宽,TekVPI 接口 - 可溯源的校准证明 | 配置和报价 | |
查看产品技术资料 | TCP0030A | 探头,AC/DC 电流;30 安培 DC,DC 至 120MHZ;带 TekVPI 接口,可追溯校准标准证明 | 配置和报价 |
查看产品技术资料 | TCP0150 | 电流探头:20 MHz,5 mA 至 212 A,AC/DC,TekVPI | 配置和报价 |
查看产品技术资料 | TCP303 | 探头,AC/DC 电流;DC-15MHZ,150A DC - 可追溯校准标准证明 | 配置和报价 |
查看产品技术资料 | TCP305A | 探头,AC/DC 电流;50 安培 DC,DC-50MHZ,可追溯校准标准证明 | 配置和报价 |
查看产品技术资料 | TCP312A | 探头,AC/DC 电流;30 安培 DC,DC-100MHZ,可追溯校准标准证明 | 配置和报价 |
查看产品技术资料 | TCP404XL | 探头,AC/DC 电流;DC-2MHZ,500A DC,750A DC 随占空比降额,可追溯校准标准证明 | 配置和报价 |
产品技术资料链接 | 探头 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | TPP0850 | 高压探头:800 MHz,50X,2.5 kV,单端,TekVPI | 配置和报价 |
产品技术资料链接 | 探头 | 描述 | 配置和报价 |
---|---|---|---|
查看产品技术资料 | TDP0500 | 差分探头:500 MHz,5X/50X,+/- 42V,TekVPI | 配置和报价 |
查看产品技术资料 | TDP1000 | 差分探头:1 GHz,5X/50X,+/- 42V,TekVPI | 配置和报价 |
查看产品技术资料 | THDP0100 | 差分探头;100 MHZ TekVPI 差分高压探头 | 配置和报价 |
查看产品技术资料 | THDP0200 | 差分探头;200 MHZ TekVPI 差分高压探头 | 配置和报价 |
查看产品技术资料 | TMDP0200 | 差分探头;200 MHZ TekVPI 差分中压探头;TMPD0200 | 配置和报价 |
